Инструмент монтера пути

На железной дороге никак не обойтись без специальных приспособлений, но даже в современное время, когда по путям ездят поезда, некоторые организации умудряются не иметь путейского инструмента в наличии. Для выполнения «плана», начальники внедряют в ход моральный патриотизм и речи о том, что в стране кризис, нет бюджета, поэтому покупайте или делайте инструмент самостоятельно.

Нехватка инструмента может быть из-за халатности путейцев — поработал на перегоне, лень нести, забыл в кустах. Если мастер ведет учет и на инструменте набит номер, то путеец, если потерял тот же ломик, должен вернуть взамен другой.

Виды ручного инструмента

Рассмотрим основные:

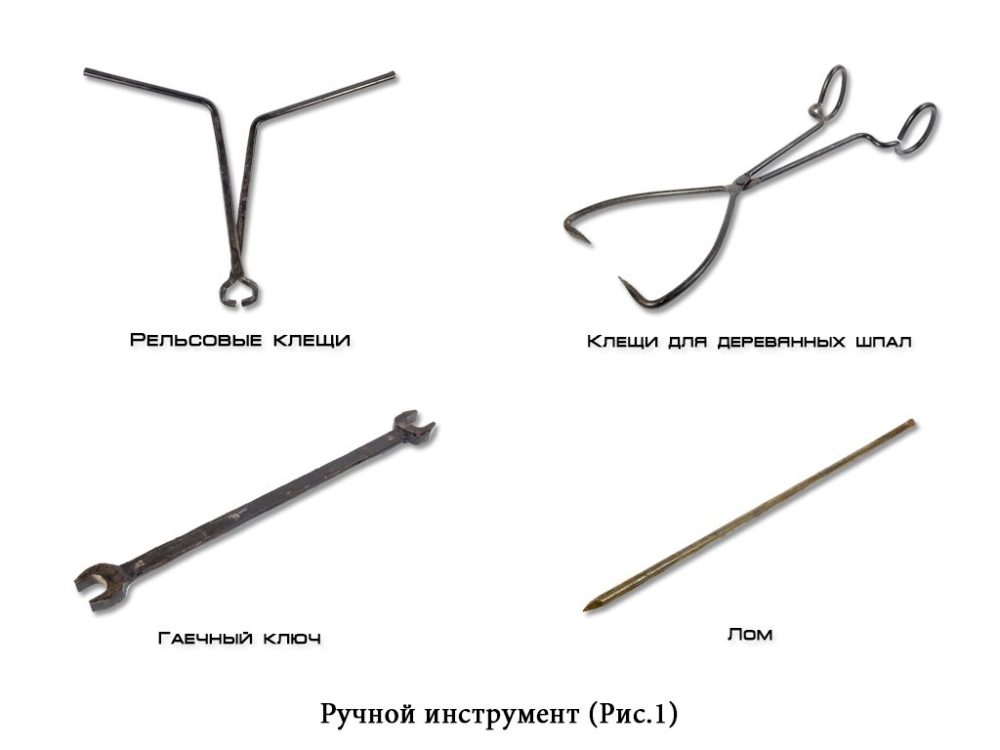

• рельсовые клещи — предназначены для переноса рельс. Для 25 метров эти клещи редко используются, да и нормальные мастера не заставляют околоток таскать такие длинные. А вот под 12.5 м идеально подходят, только переместить короткую рельсу смогут несколько человек. Ручки удлиненные, потому что под две руки на каждую. Клещи разработаны для двух монтеров пути;

• клещи для деревянных шпал — для одного монтера пути, нижние конца немного заострены, чтобы они хорошо захватывали дерево. В современном время, этими клещами вытягивают даже бетонные шпалы, только переместить 270 кг бетона смогут 6 человек, поэтому клещей нужно три. Только не соглашайтесь на подобные эксперименты вашего начальства — таскать бетон клещами под дерево на перегоне. Там есть специальная техника — пускай работает она;

• гаечный ключ — для закрутки и разболчивания стыковых накладок. Этот ключ сможет раскрутить стыковые болты как на рельсах Р65, так и Р50 (если предусмотрено в конструкции);

• путейский лом — основный инструмент монтера пути. Бывает разной длины, но главное — сталь, ведь когда лом из мягкого материала, то кантовать рельсы или передвигать бетонные шпалы им невозможно — гнется, словно алюминиевый;

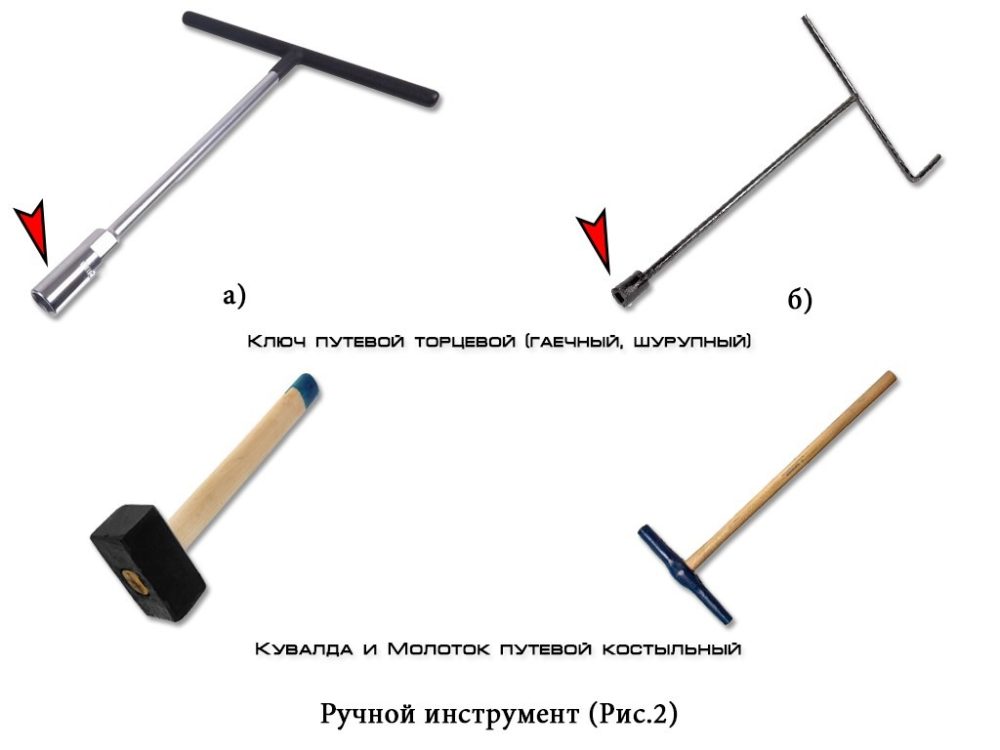

• торцевой ключ — на Рис.2 показано два типа: под шурупы и под КБ скрепление;

• молоток костыльный — не только для забивки костылей. Инструмент универсален и часто используют для забивки «крабов» в процессе сборки нового звена, выбивания старых ржавых закладных болтов со старой бетонной шпалы, для выбивания стыковых болтов с накладок и т.д. Кувалда не настолько часто применяется, как путейский молоток;

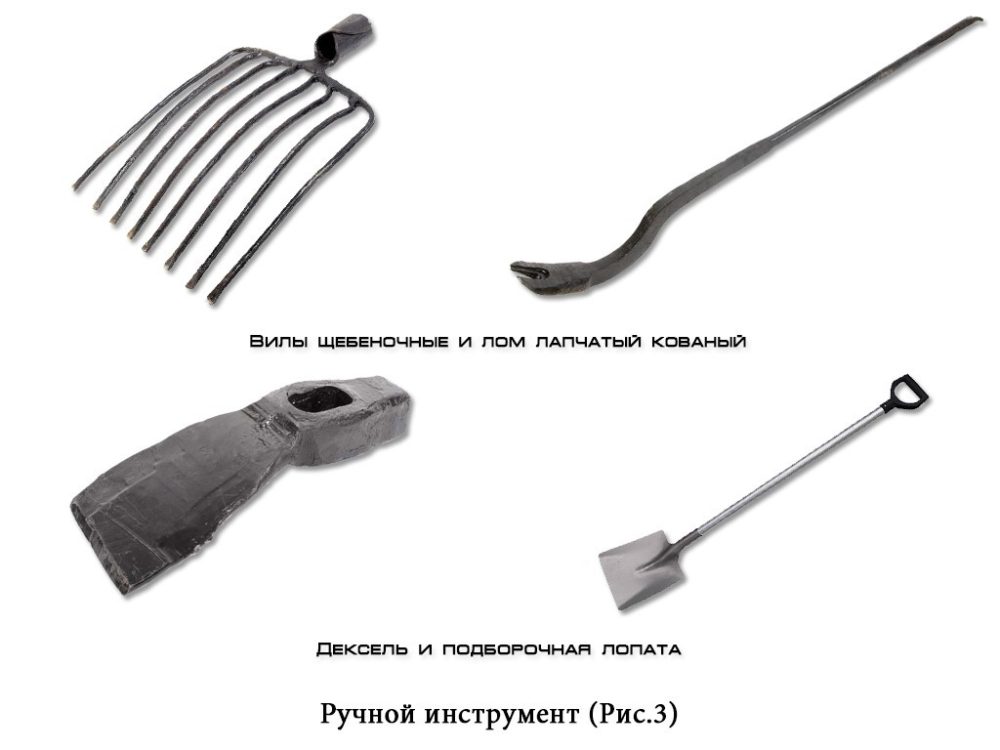

• вилы щебеночные — на картинке они стандартного размера, но в реальности, опытные путейцы для удобной работы обрезают крайние прутья. Причина — «ящики» (расстояние между шпалами) не всегда одинаковые и во время «отделки» (выравнивания щебня на железнодорожном звене или стрелочном переводе) вилы не могут взять много щебня или продавить его из-под подошвы рельсы;

• кованый лапчатый лом — для выдергивания костылей из деревянных шпал. В процессе реставрации, им выбивают даже противоугоны, что запрещено делать, так как велика вероятность, сломать инструмент;

• дексель — выбирает место под резину и подкладки на деревянных шпалах;

• подборочная лопата — при необходимости, монтеры берут и штыковую лопату.

Виды универсального инструмента

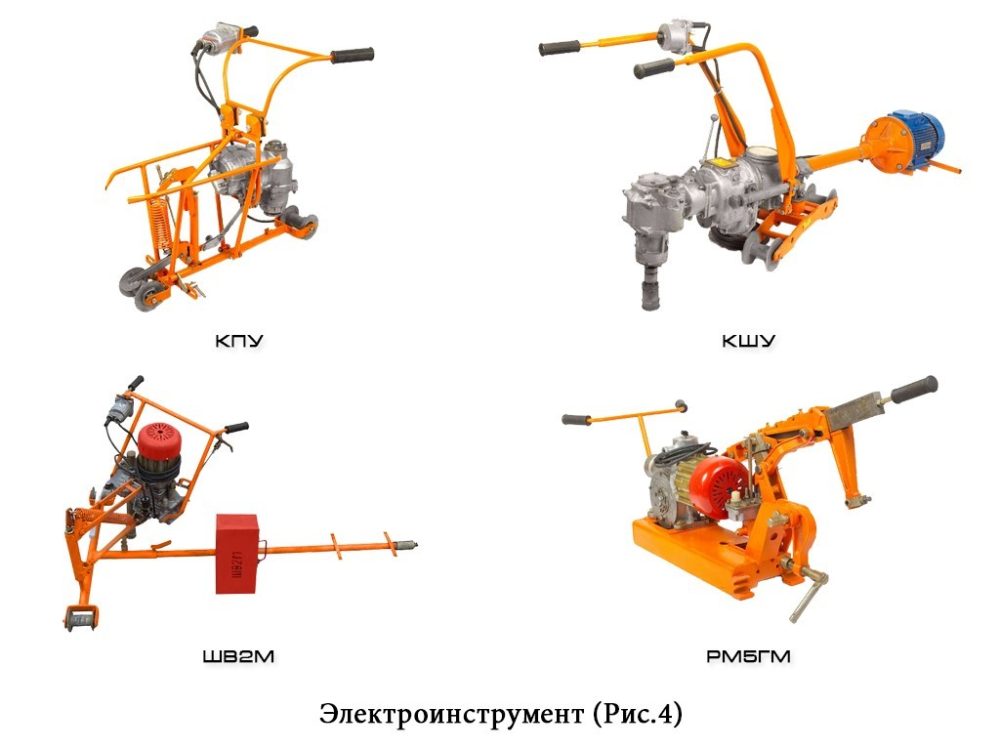

1. Электроинструмент:

Когда приходит человек, не имеющий опыта на железной дороге, ему в первые месяцы работы, интересен именно электроинструмент. Но поверьте, вначале сильное желание, потому что «новинка», а потом надоедает.

Ознакомимся с некоторыми из них:

• КПУ — под скрепление КБ;

• ШВ2М — преимущество от предыдущего инструмента в наличие «дышла» с опорным роликом на соседнюю рельсу. ШВ2М используют в основном в цехах сборки новых звеньев из-за большого количества оборотов в минуту. В комплекте поставляются страховочные крепления к головке рельсы, и если их нет, путейский шуруповерт при попадании на болт с «забитой» резьбой, гайка не вращается, шуруповерт вылетает и этим длинным «дышлом» можно кого-то ударить;

• РМ5ГМ — рельсорезный станок или проще «рельсогрыз». На картинке он с резиновой ручкой, но в советское время были модели с дополнительным грузом. Это позволяло монтерам выставить станок, установить на рукоять груз, включить и станок потихоньку разрезает рельсу, а монтеры могли в это время сверлить противоположную рельсу.

Главный минус — вес. Рельсорезный станок тяжелый и закрепить на рельсе смогут только два человека. Если нет бачка со специальным раствором, чтобы не тупилось полотно, приходиться поливать место разреза обычной водой с пластиковой бутылки;

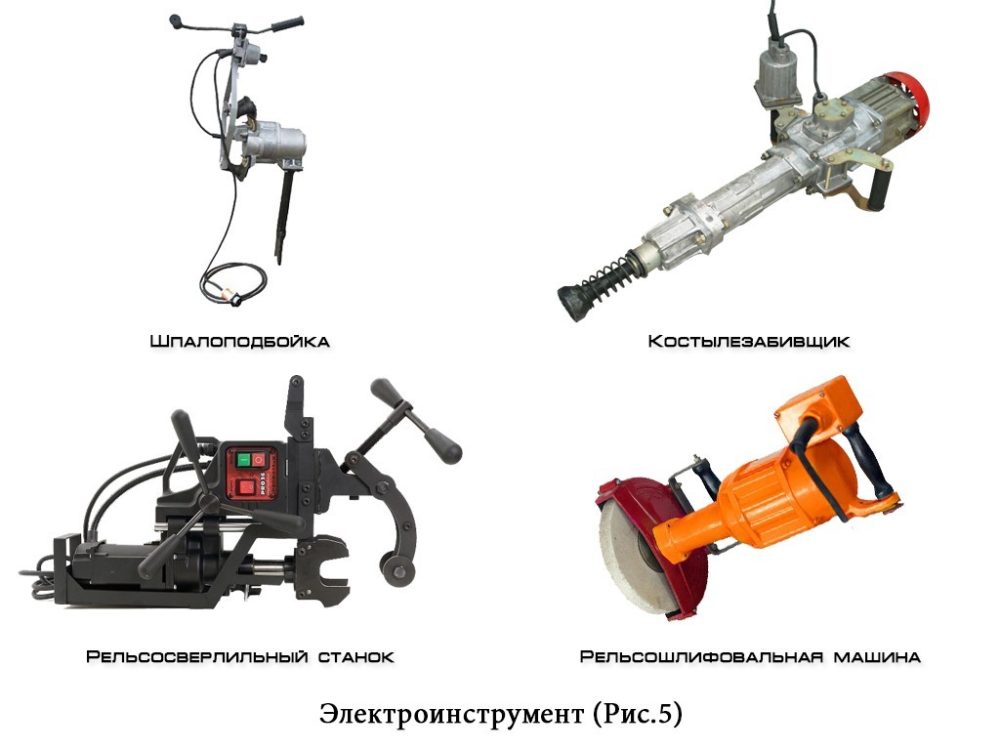

• шпалоподбока — для трамбовки щебня под шпалами;

• костылезабивщик — не нужно усердно «махать» путейским молотком;

• рельсосверлильный станок — под 36мм, 34 мм и 22 мм отверстия;

• шлифовальная машина — убирает заусеницы на стыках рельс. Также применяется для заточки сверл для рельсосверлильного станка, подтачивают остроконечные ломики — иными словами, еще один универсальный инструмент.

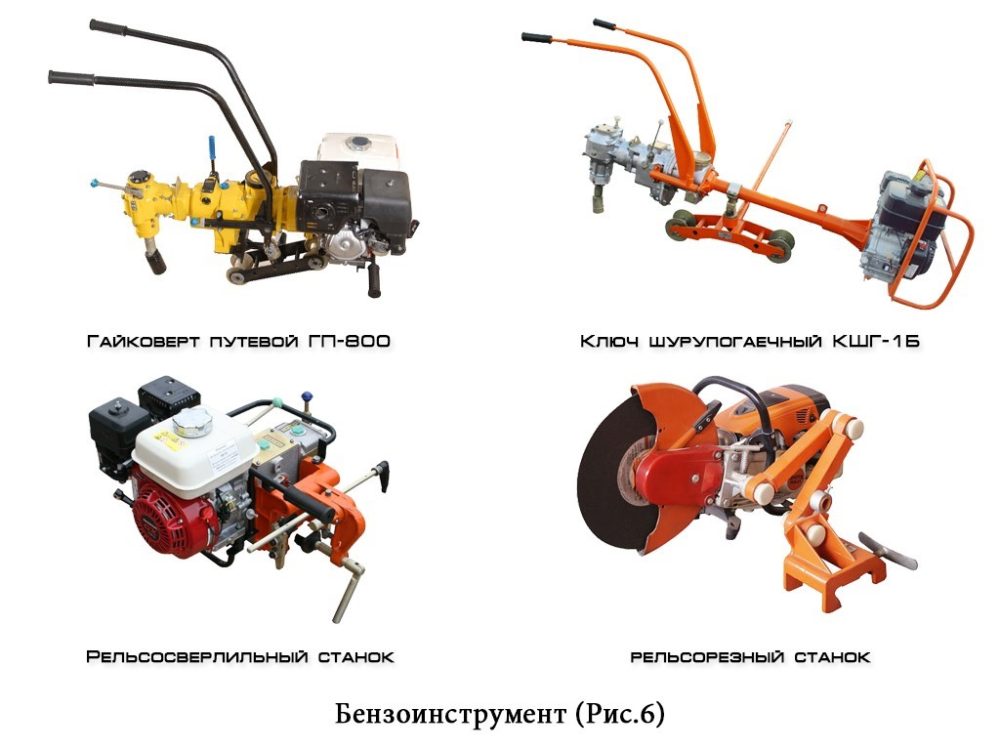

2. Бензоинструмент (Рис. 6):

• ГП – 800 и КШГ – 1Б — альтернативная модель — КШУ с электродвигателем;

• рельсосверлильный/резный станки — у последнего вместо полотна круг, как на болгарке. При работе с ним, сильно летят искры, которые легко выпаливают дыры в х/б костюме. Необходимо надевать защитную маску и наушники. При долгой работе с подобным рельсорезным станком от вибрации немеют руки.

Недостаток электроинструмента — работает от сети 380 V и нужно подключать длинный кабель на 20-30 метров, боится влаги (дождь, снег), замыкают контакты, быстрее изнашиваются шестерни в редукторе. Шуруповерты с электродвигателем в основном «обитают» в цехах сборки новых звеньев. На перегоне или в ЦЕХах реставрации работают с бензоинструментом.

В статье указан не весь инструмент, а только часто используемый.
